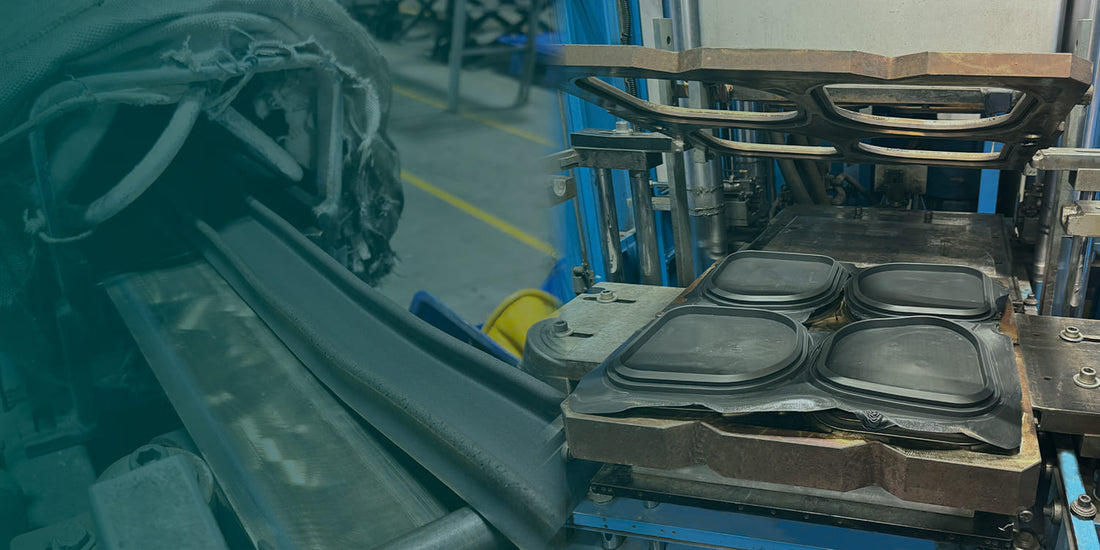

Cómo se fabrican los sellos de ventana personalizados: extrusión frente a moldeo por compresión

Las juntas de ventana personalizadas pueden fabricarse mediante extrusión de hule o moldeo por compresión, dependiendo de su geometría. La extrusión es generalmente adecuada para perfiles continuos con una sección transversal uniforme, mientras que el moldeo por compresión es más apropiado para geometrías de junta discretas o tridimensionales complejas. Entender cómo se fabrican las juntas de ventana personalizadas es fundamental para garantizar su rendimiento y fiabilidad a largo plazo.

¿Cómo se diseñan y fabrican las juntas de ventana personalizadas?

Las juntas de ventana personalizadas son componentes elastoméricos de ingeniería. Su geometría específica está determinada principalmente por la interfaz física que deben sellar. Dado que cada aplicación industrial y automotriz es única, no existe un método de fabricación único que funcione para todas las juntas.

Dependiendo del diseño, una junta elastomérica puede fabricarse mediante extrusión de hule, ideal para perfiles continuos, o mediante moldeo por compresión de hule, que permite manejar geometrías discretas o altamente complejas.

La regla más importante en el diseño de componentes de hule es que el proceso de fabricación debe seguir la geometría y los requisitos funcionales de la junta, y no al revés. La secuencia estándar para el desarrollo de estos componentes sigue un camino lógico:

 Aplicación → Geometría de la junta → Selección del proceso → Herramental → Fabricación → Validación.

Entendiendo las juntas de ventana personalizadas

Una junta de ventana personalizada es un componente de hule fabricado para crear una interfaz controlada entre una ventana, un panel de vidrio, un panel, un marco o un cerramiento estructural.

Estos componentes desempeñan varias funciones críticas en un ensamblaje industrial:

• Sellado contra agua, aire y elementos ambientales
• Reducción del movimiento y amortiguación de vibraciones
• Prevención de la entrada de polvo o contaminantes externos en una cabina o cerramiento
• Protección de superficies de contacto frente a la fricción y el desgaste
• Compensación de variaciones dimensionales y tolerancias de fabricación
• Provisión de retención mecánica o amortiguación física

Por qué es importante la geometría de la junta de ventana

La sección transversal o la forma tridimensional de un perfil de hule determina cómo se comporta en el campo. La geometría define cómo la junta entra en contacto con la superficie de acoplamiento, cuánto se comprime bajo carga y cómo se retiene dentro de un marco.

La geometría también dicta cómo la junta acomoda el movimiento y mantiene una presión de sellado constante a lo largo del tiempo. Debido a que la forma es tan crítica para la función, esta geometría determina en última instancia qué proceso de fabricación será el más exitoso.

Consideraciones clave de diseño para juntas de ventana personalizadas

Antes de evaluar las diferencias entre la extrusión y el moldeo por compresión, es esencial comprender qué rasgos físicos se están diseñando en el componente.

Geometría de la sección transversal

El núcleo del diseño de una junta reside en la forma del perfil. Los diseñadores deben calcular cuidadosamente el tamaño y el ángulo de las superficies de contacto, el grosor de los labios de sellado y la ubicación de las características de retención. A menudo se diseñan canales internos y zonas de compresión designadas en la sección transversal para permitir que el hule se desplace de forma segura bajo carga.

Requisitos de compresión y sellado

Una junta de hule generalmente debe deformarse lo suficiente para crear un contacto total con las superficies de acoplamiento sin estar excesivamente comprimida. Los diseñadores deben equilibrar el porcentaje de compresión, la presión de contacto resultante y la capacidad del material para recuperar su forma. La fuerza de instalación requerida también está fuertemente influenciada por cómo está diseñada la junta para comprimirse.

Componentes de acoplamiento e instalación

El entorno físico que rodea a la junta no puede ignorarse. El grosor del vidrio, la geometría del marco y las dimensiones de las ranuras determinan el tamaño máximo y mínimo de la junta. El grosor del panel y el método de ensamblaje final (como ajuste a presión o con respaldo adhesivo) también impulsarán decisiones de diseño específicas.

Requisitos ambientales

Los entornos operativos dictan las exigencias físicas impuestas a la junta. Las temperaturas extremas, la exposición prolongada a los rayos UV, la humedad, el ozono atmosférico y la exposición a productos químicos industriales influyen en la elección del material, lo que a su vez influye en cómo debe diseñarse la junta para adaptarse al comportamiento de ese material específico.

Juntas de ventana personalizadas fabricadas mediante extrusión de hule

La extrusión de hule es un proceso de fabricación continuo que crea un perfil con una geometría de sección transversal consistente. Es uno de los métodos más comunes para producir componentes industriales de hule.

El proceso básico implica alimentar un compuesto de hule sin curar en una extrusora. Un tornillo giratorio empuja el material a través de un dado de acero con una forma específica. Después de formarse el perfil, este pasa a través de un horno de curado continuo para su vulcanización, seguido de una secuencia de enfriamiento para estabilizar el perfil terminado.

Diseño del perfil extruido

En la extrusión, el dado reproduce la geometría de sección transversal deseada. Sin embargo, el hule se comporta de forma única cuando se empuja a través de un dado. Los diseñadores deben considerar la simetría del perfil y mantener un grosor de pared constante siempre que sea posible para evitar distorsiones. Las transiciones geométricas bruscas, las secciones excesivamente delgadas y las características altamente complejas pueden causar problemas de estabilidad dimensional durante el proceso de curado.

Por qué la extrusión funciona bien para juntas de ventana continuas

La extrusión es particularmente apropiada cuando la sección transversal del componente permanece relativamente constante. Es la opción ideal cuando se requieren longitudes largas y la junta sigue un camino continuo alrededor de un marco. El proceso es altamente eficiente cuando los perfiles de hule extruido pueden cortarse a medida o formarse en un bucle posteriormente.

Ejemplos comunes incluyen:

• Canales de ventana para vidrios corredizos
• Juntas de borde en paneles
• Perfiles de acristalamiento continuos
• Juntas de moldura para puertas automotrices

Operaciones secundarias después de la extrusión

La extrusión no produce necesariamente la configuración final lista para instalar. Dependiendo del diseño, un perfil extruido puede someterse a operaciones secundarias. Estas pueden incluir el corte a longitudes específicas, el empalme de extremos para formar una junta tórica o una junta continua, la unión de esquinas, el formado o el punzonado de orificios para sujetadores mecánicos.

Juntas de ventana personalizadas fabricadas mediante moldeo por compresión

Mientras que la extrusión empuja el material a través de un dado, el moldeo por compresión de hule forma el material dentro de una cavidad cerrada. Este proceso se utiliza cuando la geometría requerida no puede mantenerse en un perfil continuo.

El proceso básico consiste en colocar una preforma de hule de peso preciso en una cavidad de molde abierta. El molde se cierra bajo inmenso calor y presión, obligando al hule a llenar la cavidad. Una vez completada la vulcanización, se abre el molde y se desmolda la junta terminada.

Cuándo es adecuado el moldeo por compresión

El moldeo por compresión es altamente adecuado para juntas no continuas, geometrías totalmente tridimensionales y piezas que requieren características moldeadas complejas (como clavijas de montaje integradas o grosores variables). Cuando una junta tiene una forma definida que no puede mantenerse como un perfil extruido lineal, el moldeo suele ser el camino requerido. No es necesariamente "mejor" que la extrusión, pero a menudo es la opción más apropiada para configuraciones complejas.

Diseño de la junta para moldeo por compresión

Diseñar juntas de hule moldeadas requiere prestar mucha atención al molde en sí. Los ingenieros deben tener en cuenta la línea de partición (donde se encuentran las dos mitades del molde) y los ángulos de salida para permitir una fácil extracción de la pieza. Los diseñadores también deben considerar dónde ocurrirá la rebaba (hule excedente), especificar radios apropiados para evitar esquinas internas de molde afiladas, gestionar el grosor de la pared y evitar socavados que compliquen el proceso de desmoldeo.

¿Qué proceso es mejor para las juntas de ventana personalizadas?

Ningún proceso es universalmente mejor. El proceso apropiado depende principalmente de la geometría de la junta, su continuidad, los requisitos funcionales y el diseño de producción.

¿Cuándo debería elegir la extrusión o el moldeo por compresión?

Traducir las comparaciones técnicas en decisiones prácticas requiere observar el uso final de la junta.

Elija extrusión cuando:

• El perfil sea continuo e ininterrumpido.
• La sección transversal permanezca consistente a lo largo de toda la longitud.
• Se requieran longitudes largas en bobina para el ensamblaje.
• La junta siga un camino lineal o curvo continuo.
• El corte, empalme o formado secundario pueda crear eficazmente la configuración final.

Considere el moldeo por compresión cuando:

• El componente tenga una forma tridimensional estrictamente definida.
• La junta no sea continua (por ejemplo, una pieza de esquina específica).
• La geometría cambie significativamente a lo largo de la pieza.
• Se requieran características moldeadas específicas, como resaltes de montaje o grosores de labio variables.
• El componente final se represente mejor mediante una cavidad de molde cerrada que mediante un perfil continuo.

Diseño de juntas de ventana personalizadas para la capacidad de fabricación

El diseño para la fabricación (DFM, por sus siglas en inglés) garantiza que una pieza pueda producirse de manera consistente y eficiente. El mismo requisito funcional a veces puede lograrse mediante diferentes geometrías, pero la geometría puede hacer que un método de fabricación sea significativamente más práctico que otro.

Consideraciones de diseño para extrusión

Para componentes extruidos, el DFM se centra en gran medida en la consistencia de la sección transversal. Mantener un grosor de pared uniforme evita que el perfil se deforme al enfriarse. Los diseñadores deben evitar transiciones bruscas y características excesivamente delgadas que puedan rasgarse durante la extrusión, reduciendo en última instancia la complejidad del perfil para garantizar la estabilidad dimensional.

Consideraciones de diseño para moldeo por compresión

Para el hule moldeado por compresión, el DFM se centra en la cavidad del molde. Determinar la ubicación de la línea de partición es fundamental, ya que afecta tanto a la estética como al rendimiento del sellado. Los diseñadores deben incluir ángulos de salida adecuados, tener en cuenta la eliminación de rebabas, incorporar radios suaves para garantizar que el hule fluya correctamente y asegurar que la pieza pueda sobrevivir al desmoldeo sin rasgarse.

Cómo encaja la selección de materiales en el diseño de juntas de ventana personalizadas

La selección de materiales está influenciada principalmente por el entorno operativo, mientras que el proceso de fabricación determina cómo ese compuesto seleccionado se transforma en el componente final.

Los elastómeros comunes como el EPDM se eligen frecuentemente por su excelente resistencia a la intemperie, los rayos UV y el ozono, lo que los hace ideales para aplicaciones de ventanas exteriores. La silicona puede seleccionarse por su estabilidad ante temperaturas extremas. El flujo fundamental de desarrollo sigue siendo el mismo: los requisitos de la aplicación impulsan los requisitos del material, los cuales dictan la geometría de la pieza, conduciendo finalmente al proceso de fabricación correcto.

Cómo puede afectar el método de fabricación a la calidad de la junta de ventana

El control de calidad se ve diferente dependiendo del método de producción elegido. Los requisitos de calidad siempre deben establecerse durante la fase de diseño inicial, en lugar de simplemente inspeccionarse después de la fabricación.

Consideraciones de calidad de extrusión:

• Mantenimiento de dimensiones de perfil estrictas en tiradas largas
• Consistencia de la sección transversal y prevención de la distorsión del perfil
• Calidad superficial al salir el hule del dado
• Consistencia del curado a lo largo de longitudes continuas

Consideraciones de calidad de moldeo por compresión:

• Dimensiones generales de la pieza y contracción
• Gestión y eliminación segura de rebabas
• Desajuste o variaciones en la línea de partición
• Llenado completo de la geometría moldeada
• Acabado superficial consistente y consistencia del curado

¿Dónde se utilizan las juntas de ventana personalizadas?

Automotriz

En el sector automotriz, las juntas elastoméricas son críticas para las ventanas, puertas, aberturas de la carrocería e interfaces de vidrio de los vehículos. Proporcionan protección contra la intemperie y reducción del ruido del viento en entornos altamente exigentes.

Industrial

Las aplicaciones industriales dependen en gran medida de soluciones de sellado robustas. Los recintos de maquinaria, los paneles de equipos y las ventanas industriales de alta resistencia requieren sellos capaces de soportar entornos fabriles, vibraciones y una exposición ocasional a productos químicos.

Arquitectura

La construcción comercial y residencial utiliza estos componentes para ventanas fijas, sistemas de vidrio dinámicos y grandes recintos de edificios para garantizar la eficiencia energética y la resistencia a la intemperie.

Marítimo y transporte

Las embarcaciones marítimas, los trenes y los vehículos de transporte público requieren sellos de ventana de alta resistencia, juntas para paneles de acceso y protección de recintos para sobrevivir a la exposición constante a la humedad, la sal y las cargas físicas dinámicas.

El proceso de desarrollo de sellos de ventana personalizados

Un proceso de desarrollo estructurado garantiza que la transición del concepto a la pieza física sea fluida.

1. Definir los requisitos de la aplicación: Comprender las exigencias físicas y ambientales.
2. Diseñar la geometría del sello: Crear la forma que satisfaga las necesidades de la aplicación.
3. Evaluar extrusión frente a moldeo por compresión: Dejar que la geometría dicte el proceso.
4. Diseñar las herramientas: Diseñar la matriz de extrusión o la cavidad del molde.
5. Producir los componentes iniciales: Realizar prototipos o inspecciones de primer artículo.
6. Validar el ajuste y el rendimiento: Probar el sello en su aplicación real.
7. Refinar el diseño si es necesario: Realizar pequeños ajustes en las herramientas o la geometría.
8. Establecer el proceso de fabricación final: Fijar los parámetros de producción.

Errores comunes al diseñar sellos de ventana personalizados

Elegir el proceso antes de diseñar la pieza

Uno de los errores más frecuentes es decidir utilizar la extrusión o el moldeo antes de que se finalice la geometría. La geometría funcional siempre debe determinar la selección del proceso.

Ignorar los requisitos de compresión

Diseñar un sello sin calcular cuánta fuerza se requiere para comprimirlo puede provocar fallos en el montaje o la rotura de paneles de vidrio.

Diseñar perfiles de extrusión excesivamente complejos

Complicar en exceso un perfil extruido con grosores de pared variables y redes internas intrincadas a menudo conduce a distorsiones durante el proceso de curado.

Ignorar las líneas de partición en sellos moldeados

Colocar una línea de partición directamente sobre la superficie de sellado principal de una pieza moldeada por compresión puede crear vías de fuga y comprometer la integridad del sello.

Utilizar tolerancias estrictas sin considerar el comportamiento del hule

Los elastómeros se expanden y contraen significativamente con los cambios de temperatura. Aplicar tolerancias estrictas similares a las del metal a componentes de hule a menudo resulta en rechazos de fabricación innecesarios.

Centrarse solo en el material

El material por sí solo no puede compensar una geometría deficiente o un diseño de fabricación inadecuado. Incluso el elastómero de mayor grado fallará si la sección transversal está mal diseñada.

Elegir el proceso de fabricación adecuado para sellos de ventana personalizados

El diseño de un sello de ventana personalizado y su proceso de fabricación están estrechamente conectados. La extrusión es generalmente adecuada para perfiles continuos con secciones transversales consistentes, lo que proporciona una excelente eficiencia para aplicaciones lineales. Por el contrario, el moldeo por compresión puede proporcionar una mayor flexibilidad para geometrías tridimensionales discretas o complejas que no pueden ser empujadas a través de una matriz.

Siguiendo la secuencia adecuada (comprender la aplicación, diseñar la geometría, seleccionar el proceso apropiado, diseñar las herramientas y validar la pieza final), los ingenieros pueden garantizar la fiabilidad a largo plazo. En última instancia, comprender exactamente cómo se fabrican los sellos de ventana personalizados garantiza que el componente final funcionará exactamente como se pretendía en el campo.

Dada la intrincada relación entre la geometría de la sección transversal y el comportamiento del material, ¿qué desafíos ambientales o de compresión específicos está intentando resolver actualmente con el diseño de su sello de ventana?
